14745,6 \SC49S3\16\ 20\ 40/-60~85C\\1Г бм --- Кварцевые резонаторы (пьезокерамические, диэлектрические, ПАВ (SAW), резонаторы из других пьезоматериалов)

ул. Буженинова, 16
+7(495)963-6120

Корзина

Мобильная версия

Прайс-лист > Кварцевые резонаторы (пьезокерамические, диэлектрические, ПАВ (SAW), резонаторы из других пьезоматериалов)

Введите частоту в кГц: 29568

Корпус UM-5

5шт

Например: 14,7456 MHz(МГц) = 14745,6 kHz(кГц) - > 14745,6

Важно! При подборе учитывайте, что резонаторы с Нагрузочной Ёмкостью по частоте ниже аналогичных без Нагрузочной ёмкости, помеченные в каталоге как "Series". Отличие в некоторых случаях может достигать нескольких кГц. Тоже самое касается резонаторов с большим отличием в Нагрузочной Ёмкости. Резонаторы с Низкими Нагрузочными Ёмкостями ниже по частоте, чем с более Высокими.

О кварцах

Таблица частот и корпусов кварцевых резонаторов

Держатели кварцевых резонаторов

Изоляционные прокладки для резонаторов

Изготовление кварцевых резонаторов на заказ

Услуга - 100% контроль кварцевых резонаторов

0-0,1 МГц	0,1-0,2 МГц	0,2-0,5 МГц	0,5-1 МГц
1-2 МГц	2-3 МГц	3-4 МГц	4-5 МГц
5-6 МГц	6-7 МГц	7-8 МГц	8-9 МГц
9-10 МГц	10-11 МГц	11-12 МГц	12-13 МГц
13-14 МГц	14-15 МГц	15-16 МГц	16-17 МГц
17-18 МГц	18-19 МГц	19-20 МГц	20-30 МГц
30-40 МГц	40-50 МГц	50-60 МГц	60-70 МГц
70-80 МГц	80-90 МГц	90-100МГц	100-150МГц
Свыше 150 МГц

Номер или доп. параметры	Частота	Корпус	Нагрузочная емкость, пФ	Точность настройки	Стабильность частоты в темп. диап.	Маркa	Гармоника и маркировка	Примечание	Описание
	14745,6 кГц	SC49S3	16	20 ppm	40/-60~85C ppm/C		1Г бм	Rs{30 для обычного и SMD монтажа

$14745,6 \SC49S3\16\ 20\ 40/-60~85C\\1Г бм --- Кварцевые резонаторы (пьезокерамические, диэлектрические, ПАВ (SAW), резонаторы из других пьезоматериалов)$

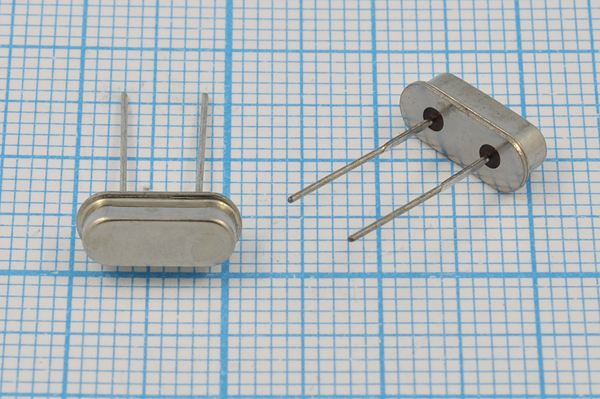

Заготовка для SMD49S4, требующая самостоятельной загибки, установки изоляционной прокладки (№ 9189 по каталогу) и обрезки выводов. Без этих операций применим как HC49S3.

Удобный вариант для клиентов, которые до конца не определились SMD или Выводной вариант будут использовать в своей конструкции. Данный корпус при загибке выводов вдоль основания,обрезке и укорачивании выводов превращается в стандартный SMD49S. Только нужно добавить изолирующую прокладку. Резонаторы в корпусах SC49S2(высота корпуса 2~2,5мм) и SC49S3 ( высота 3~3,6мм) это не до конца доделанные корпуса на поверхностный монтаж SMD49S3 и SMD49S4. В таком варианте он применим для обычного монтажа в отверстие. Только обращаем внимание на небольшое утолщение выводов вблизи стеклотаблетки. Отверстие для такого монтажа надо сделать чуть шире. Для превращения корпусов SC49S2(SC49S3) в полноценный резонатор на поверхностный монтаж на него надо надеть изоляционную прокладку (по каталогу магазина это Q-9189 изол прокл\ 11,4x4,5x0,55\P.P.S\Plastic_Spacer49S\), далее загнуть выводы вдоль неё и откусить лишнее.

В магазине на Буженинова, 16:

Номер или доп. параметры	Наименование	Номер партии	Цена, розничная	Цена, опт(1)	Цена, опт(2)	Цена, опт(3)	Количество в наличии
	14745,6 \SC49S3\16\ 20\ 40/-60~85C\\1Г бм (Rs{30 для обычного и SMD монтажа)	1269.08	55 руб.	от 30 шт.: 50 руб.	от 50 шт.: 45 руб.	от 100 шт.: 40 руб.	479 шт.

Уважаемые покупатели, заказывающие товар с доставкой на радиорынок в Митино. Мы расцениваем вас, как распространителей нашей продукции. Только для вас специальная скидка 15% от всех цен, указанных в Прайс-Листе на данную позицию при заказе за наличный расчёт на общую сумму от 5000 рублей.
