Радиочастотные соединители (СР) - это изделия, предназначенные для сочленения кабелей между собой, кабелей с приборами или частей приборов в радиоэлектронной аппаратуре.
По виду сочленения внешнего контакта соединители подразделяются на соединители с резьбовым соединением, у которых сочленение осуществляется при помощи резьбовой накидной гайки; с байонетным соединением, у которых сочленение осуществляется при помощи быстросъемного фигурного замка (байонета); с врубным соединением, у которых сочленение осуществляется без вспомогательных устройств при непосредственном сочленении блоков аппаратуры.
По конструктивному исполнению соединители подразделяются на кабельные, заделываемые на кабелях; приборные, укрепляемые на панелях приборов; жесткие коаксиальные линии; переходы; тройники и четверники. Кабельные и приборные соединители изготавливаются в виде розеток и вилок (полярные) или с одинаковыми сочленяющими частями (униполярные).
Каждому соединителю присваивается условное обозначение, состоящее из букв СР – соединители радиочастотные или СРГ – соединители радиочастотные герметичные; чисел, поставленных через дефис, из которых первое указывает величину волнового сопротивления, второе – порядковый номер разработки; буквы, обозначающей вид изоляционного материала опорной шайбы (например, П – полиэтилен, С – полистирол, Ф – фторопласт, К – керамика, В – высокочастотные пресс-порошки или другие буквенные обозначения материала, оговоренные в ЧТУ.)
Вид сочленения соединителей характеризуется порядковым номером разработки. Соединителям с байонетным соединением присваиваются номера с 1 до 100, с резьбовым соединением – с 101 по 500, с врубным соединением – с 501 по 700
Техническая документация

Номер или доп. параметры	Наименование	Примечание	Описание

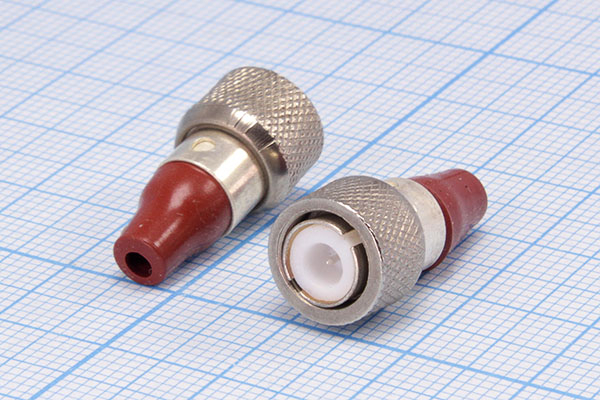

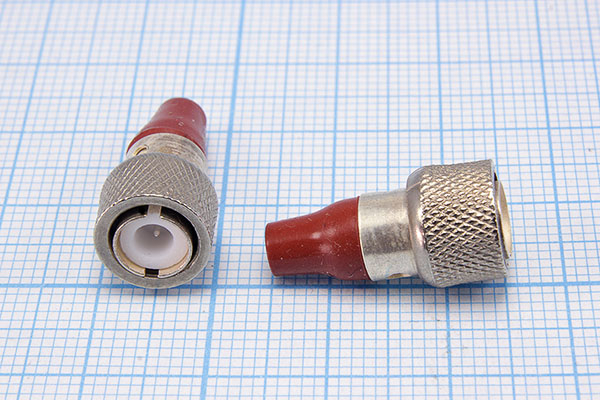

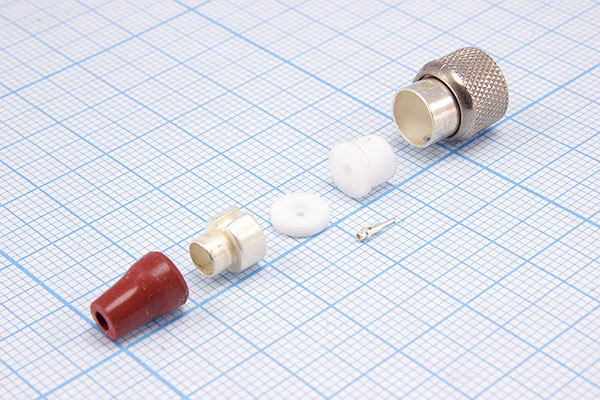

Q-293 Z	СР75-109ФМВ\
